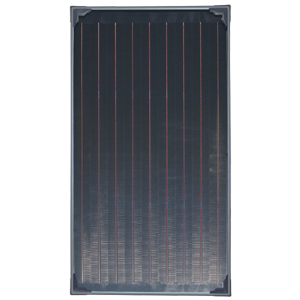

FCC-1


Massimo rendimento in minime dimensioni

Questo collettore solare si caratterizza dall’ottimo rapporto dimensioni/prestazioni grazie al vetro ad alta trasmissione luminosa che permette uno sfruttamento migliore dell’energia solare ed un rendimento ottico del 76%.

Il circuito idraulico interno ad arpa, saldato ad ultrasuoni alle lamine, garantisce il miglior assorbimento e trasporto del calore da parte del fluido termovettore.

Il peso contenuto e la facilità di movimentazione completano il profilo di questo piccolo gioiello.

CARATTERISTICHE

  • Profilo del telaio in alluminio per una struttura del collettore leggera e maneggevole
  • Isolamento termico con uno spessore di 25 mm per una perfetta coibentazione
  • Vetro solare di sicurezza per elevata trasmissione della luce e bassa riflessione
  • Assorbitore a lamine saldate ad ultrasuoni con rivestimento altamente selettivo (Black Chrome)
  • Parete posteriore in alluminio
  • Angolari di protezione per maggior robustezza della struttura



spaccato_pannello

  1. Profilo del telaio in fibra di vetro per una struttura del collettore leggera e resistente nel tempo;
  2. Mandata fluido termovettore;
  3. Ritorno fluido termovettore;
  4. Isolamento termico con uno spessore di 55 mm per una perfetta coibentazione
  5. Vetro solare di sicurezza (debolmente strutturato) per elevata trasmissione della luce e bassa riflessione;
  6. Angolo multifunzione in poliammide PA 6.6 resistente agli urti, per la protezione
    dei raccordi idraulici, degli angoli del collettore e per l’aerazione controllata del collettore;
  7. Assorbitore con superficie captante integrale altamente selettiva (PVD) e circuito idraulico a doppio meandro;
  8. Condotti per fluido termovettore;
  9. Pozzetto della sonda ad immersione;
  10. Giunzione 2-K per il fissaggio del vetro solare di sicurezza al telaio, con distribuzione uniforme del carico e perfetta impermeabilizzazione contro la pioggia.



SPECIFICHE TECNICHE

Collettori solari piani FCC
Unità di misura
FCC-1S
Superficie esterna del collettore (lorda) m² 2,09
Superficie di apertura (d'entrata luce) m² 1,94
Superficie dell'assorbitore m² 1,92
Contenuto dell'assorbitore l 0,8
Peso kg 30
Spessore dell'isolamento in lana di roccia mm 25
Spessore del vetro di sicurezza solare mm 3
Assorbimento % 95 ± 2
Emissione % 10 ± 2
Rendimento (1) % 76
Coefficiente dispersione di calore a1(1) W/m2K 4,052
Coefficiente dispersione di calore a2(1) W/m2K2 0,0138
Massima pressione d'esercizio bar 6
Portata nominale l/h 50
Numero di attacchi - 4
Dimensioni (A x L x P) mm 2.044/1.050/90
Versione - Verticale
(1) riferito alla superficie di apertura
