Caldaie a gas - Centrali termiche - Impianti solari - Impianti a pavimento



fkc-2

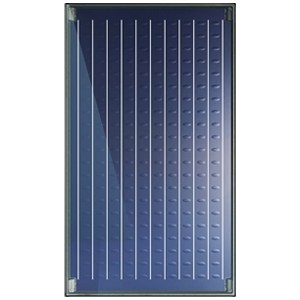

FKC-2


Ottimo rapporto prezzo/prestazioni

Questo collettore solare piano a circolazione forzata si caratterizza dall’ottimo rapporto prezzo/prestazioni, frutto della lunga esperienza tecnologica Junkers.

Il vetro solare di sicurezza è a bassa strutturazione ed alta trasmissione luminosa; l'assorbitore a lamina unica di alluminio prevede un rivestimento altamente selettivo PVD ad alto assorbimento d’energia e bassa emissione: il circuito idraulico interno ad arpa, saldato ad ultrasuoni, garantisce un miglior assorbimento e trasporto del calore da parte del fluido termovettore.

Inoltre, FCK-2 può essere installato sia in verticale che inorizzontale, grazie ai diversi sistemi di montaggio disponibili.

Il peso contenuto e la facilità di movimentazione completano il profilo di questo piccolo gioiello.

CARATTERISTICHE

  • Profilo del telaio in polimero con fibra di vetro per una struttura del collettore leggera e resistente nel tempo.
  • Isolamento termico con uno spessore di 50 mm per una perfetta coibentazione.
  • Assorbitore integrale con captante altamente selettivo (PVD) e circuito idraulico ad arpa.
  • Vetro solare di sicurezza (debolmente strutturato) per elevata trasmissione della luce e bassa riflessione.
  • Giunzione 2-K per il fissaggio del vetro solare di sicurezza al telaio, con distribuzione uniforme del carico e perfetta impermeabilizzazione contro la pioggia.
  • Collegamenti idraulici in EPDM con anima di nylon ad altissima resistenza (certificazione TUV) con giunzioni di sicurezza a fissaggio rapido.
  • Possibilità di collegare in serie fino a 10 collettori.



spaccato_pannello

  1. Profilo del telaio in fibra di vetro per una struttura del collettore leggera e resistente nel tempo;
  2. Mandata fluido termovettore;
  3. Ritorno fluido termovettore;
  4. Isolamento termico con uno spessore di 55 mm per una perfetta coibentazione
  5. Vetro solare di sicurezza (debolmente strutturato) per elevata trasmissione della luce e bassa riflessione;
  6. Angolo multifunzione in poliammide PA 6.6 resistente agli urti, per la protezione
    dei raccordi idraulici, degli angoli del collettore e per l’aerazione controllata del collettore;
  7. Assorbitore con superficie captante integrale altamente selettiva (PVD) e circuito idraulico a doppio meandro;
  8. Condotti per fluido termovettore;
  9. Pozzetto della sonda ad immersione;
  10. Giunzione 2-K per il fissaggio del vetro solare di sicurezza al telaio, con distribuzione uniforme del carico e perfetta impermeabilizzazione contro la pioggia.

SPECIFICHE TECNICHE

Collettori solari piani FKC-2
Unità di misura
FKC-2S
FKC-2W
Superficie dell'assorbitore m² 2,18 2,18
Peso kg 40 40
Assorbimento % 95 ± 2 95 ± 2
Emissione % 5 ± 2 5 ± 2
Rendimento h0(1) % 77,0 77,0
Coefficiente dispersione di calore a1(1) W/m²K 3,216 3,216
Coefficiente dispersione di calore a2(1) W/m²K² 0,015 0,015
Massima pressione d'esercizio bar 6 6
Dimensioni (A x L x P) mm 2.017 x 1.175 x 87 1.175 x 2.017 x 87
Versione - Verticale Orizzontale

(1) riferito alla superficie di apertura
