 SUPRAECO |
|
| |
|
|
Pompe di calore aria-acqua reversibili
|
La pompa di calore SUPRAECO è la risposta ecologica alle moderne necessità di climatizzazione invernale ed estiva: l’utilizzo di soluzioni di ultima generazione e di componentistica ottimizzata per questo genere di prodotto garantisce le migliori prestazioni disponibili sul mercato ed un comfort ottimale in ogni condizione.
La pompa di calore SUPRAECO è rispettosa dell’ambiente: utilizza energia rinnovabile ad emissioni ridotte, sfruttando una fonte rinnovabile al 100%, ovvero il calore presente nell’aria. Il principio di produrre calore senza combustione consente, inoltre, di avere un impatto localizzato nullo per quanto concerne l’emissione di CO 2 e di gas nocivi per l’ambiente.
Ed ancora: la possibilità di invertire il ciclo di funzionamento consente di utilizzare la stessa macchina anche per la climatizzazione estiva.
|
|
CARATTERISTICHE
La pompa di calore SUPRAECO si avvale delle migliori soluzioni tecnologiche disponibili sul mercato, rappresentando una soluzione ecologica ed efficiente che risponde egregiamente alle moderne esigenze di climatizzazione domestica:
- il compressore è a giri variabili di tipo Twin Rotary, per garantire alta efficienza e basse emissioni acustiche;
- controllo DC-Inverter nettamente superiore rispetto ai tradizionali sistemi ON-OFF;
- ventilazione a velocità variabile;
- refrigerante R410A ad alta efficienza;
- sistema di espansione elettronico;
- scambiatori di calore, condensatore ed evaporatore ottimizzati.
L’architettura scelta per la pompa di calore SUPRAECO rappresenta una soluzione unica nel panorama delle pompe di calore aria acqua. L’unità esterna può essere considerata come un “generatore di calore” comandato dal modulo interno.
In dettaglio:

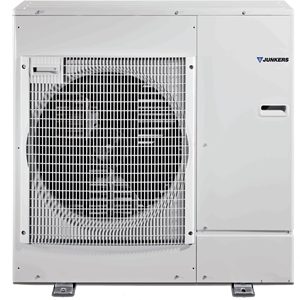

- L’unità esterna aria-acqua SUPRAECO ARW 90 deve essere sempre abbinata ad una delle tre unità interne disponibili e di seguito presentate.
- L’unità interna SUPRAECO AWB è la soluzione progettata per l’abbinamento della pompa di calore ad una caldaia a gas per integrazione. Questa unità interna ingloba al suo interno il sistema di collegamento idraulico pompa di calore – caldaia – impianto di riscaldamento.

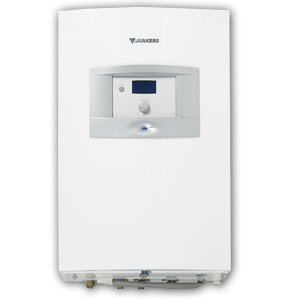

- L’unità interna SUPRAECO AWE è la soluzione per chi desidera una produzione di calore mono - energetica, in quanto la macchina è dotata al suo interno di una resistenza elettrica ad integrazione.

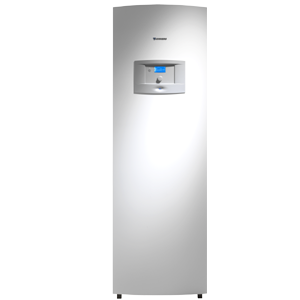

- L’unità interna SUPRAECO AWM è la soluzione per chi desidera una produzione di calore mono - energetica con produzione di acqua calda sanitaria dalla pompa di calore.
- L’unità interna SUPRAECO AWM comprende un accumulo in acciaio inossidabile di acqua calda sanitaria.
|
|
SPECIFICHE TECNICHE
Aria 7(6)°C
Acqua 30/35°C |
Capacità termica nominale |
[kW] |
9,2 |
| COP |
[-] |
3,9 |
| Capacità termica minima - massima |
[kW] |
3,9 - 9,2 |
Aria -7(-8)°C
Acqua 30/35°C |
Capacità termica massima |
[kW] |
7,5 |
| COP |
[-] |
2,6 |
Aria 7(6)°C
Acqua 40/45°C |
Capacità termica nominale |
[kW] |
9,2 |
| COP |
[-] |
3,0 |
| Capacità termica minima - massima |
[kW] |
3,7 - 9,2 |
Aria -7(-8)°C
Acqua 40/45°C |
Capacità termica massima |
[kW] |
7,5 |
| COP |
[-] |
1,9 |
| Prestazioni in modalità raffrescamento |
Aria 35°C
Acqua 23/18°C |
Capacità termica nominale |
[kW] |
7,5 |
| EER |
[-] |
4,0 |
| Capacità termica minima - massima |
[kW] |
4,0 - 7,5 |
Aria 35°C
Acqua 12/7°C |
Capacità termica nominale |
[kW] |
7,5 |
| EER |
[-] |
2,4 |
| Capacità termica minima - massima |
[kW] |
3,2 - 7,5 |
| Compressore DC Inverter |
Twin Rotary |
| Temperatura aria minima in mod. riscaldamento |
[°C] |
-20 |
| Temperatura aria massima in mod. riscaldamento |
[°C] |
35 |
| Temperatura aria minima in mod. raffrescamento |
[°C] |
-5 |
| Temperatura aria massima in mod. raffrescamento |
[°C] |
46 |
| Portata acqua nominale |
[l/h] |
1.550 |
| Perdite di carico unità esterna |
[kPa] |
6,0 |
| Portata aria massima |
[m3/h] |
3.300 |
| Alimentazione elettrica |
[V/fase/Hz] |
230/1/50 |
| Corrente di spunto massima |
[A] |
3,0 |
| Corrente massima assorbita |
[A] |
23,0 |
| Carica refrigerante R410A |
[kg] |
2,4 |
| Pressione acustica a 1 m |
[dB(A)] |
49,0 |
| Pressione acustica a 5 m |
[dB(A)] |
35,0 |
| Larghezza |
[mm] |
950 |
| Profondità |
[mm] |
360 |
| Altezza |
[mm] |
943 |
| Peso |
[kg] |
79,0 |
| Unità interna |
Supraeco AWB |
Supraeco AWE |
Supraeco AWM |
| Applicazione - Riscaldamento |
si |
si |
si |
| Applicazione - Raffrescamento |
si |
si |
si |
| Applicazione - ACS |
no |
no |
si |
| Regolazione |
Rego 800 Inverter |
Rego 800 Inverter |
Rego 800 Inverter |
| Interfaccia |
Grafica |
Grafica |
Grafica |
| Integrazione al riscaldamento |
Caldaia esistente |
Resistenza elettrica integrata |
Resistenza elettrica integrata |
| Potenza resistenza elettrica [kW] |
- |
Regolabile da 0 a 9 |
Regolabile da 0 a 9 |
| Alimentazione elettrica [V/fase/Hz] |
230/1/50 |
230/1/50 |
230/1/50 |
| Assorbimento elettrico unità interna [kW] |
0,3 |
Da 0,2 a 9,2 |
Da 0,2 a 9,2 |
| Pressione massima circuito primario [bar] |
3 |
3 |
3 |
| Capacità vaso di espansione [l] |
- |
8 |
12 |
| Capacità accumulo ACS [l] |
- |
- |
145 |
| Circolatore lato impianto di riscaldamento |
Wilo HU 15/6-3 CLR6 |
Grundfos UPSO 15-60/130 CIL 1 9H |
Wilo Star RS 25/6-3 |
| Circolatore lato unità esterna |
Wilo HU 15/6-3 CLR6 |
Grundfos UPSO 15-60/130 CIL 1 9H |
Wilo Star RS 25/6-3 |
| Portata minima circuito di riscaldamento [l/h] |
690 |
690 |
690 |
| Dimensioni (L x H x P) [mm] |
510 x 600 x 292 |
510 x 760 x 330 |
600 x 1886 x 644 |
| Peso [kg] |
24 |
28 |
122 |
|
|
