VK 280-1
VK 140-1
 VK 230-1
|
|
|
|
| |
VK ...-1 |
|
| |
|
|
Il massimo delle prestazioni e dell'eleganza ... sottovuoto!!!
|
La nuova gamma di collettori solari sottovuoto VK ...-1 è costituita da tre modelli:

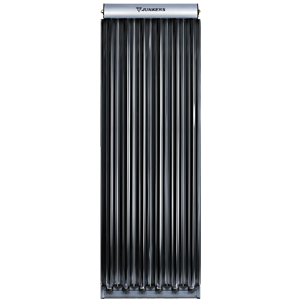

- VK 140-1 a 6 tubi e superficie pari a 1,45 m2;

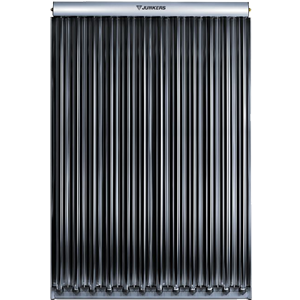

- VK 280-1 a 12 tubi e superficie pari a 2,86 m2;

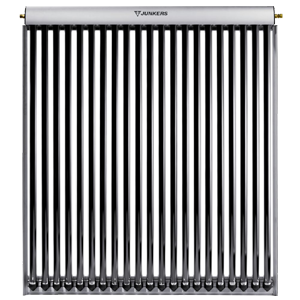

- VK 230-1 a 21 tubi e superficie pari a 2,37 m2
Grazie al numero di modelli disponibili Junkers è quindi in grado di soddisfare tutte le esigenze impiantistiche.Inoltre, la possibilità di installare i nuovi collettori VK…-1 su tetto inclinato o piano ed in facciata rende questa gamma particolarmente versatile.
|
|
CARATTERISTICHE
- Eccellenti prestazioni grazie all’utilizzo di doppi tubi sottovuoto ed alla tecnologia a specchio CPC (Compound Parabolic Concentrator) sui modelli VK 140-1 e VK 280-1: uno specchio all’interno dei tubi riflette sui tubi stessi in tutte le direzioni i raggi di sole; questo permette di massimizzare durante l’arco dell’anno l’efficienza del collettore e di sfruttare quindi tutta l’energia solare disponibile
- Durata nel tempo grazie all’utilizzo di vetro solare ad alta resistenza ed innovativi sistemi di giunzione che garantiscono la perfetta impermeabilizzazione alla pioggia e la resistenza alla grandine
- Qualità e affidabilità certificata Solar KEYMARK e rispondente alla norma EN 12975
- Versatilità di installazione grazie alla possibilità di montaggio sopra tetto, su tetto piano, su facciata verticale oppure su piano orizzontale (VK 230-1)
- Possibilità di realizzare campo collettori misti (con VK 140-1 e VK 280-1) aventi numero tubi complessivi fino a 36 in serie oppure fino a 108 tubi in parallelo (per VK 230-1, fino a 84 tubi in serie e fino a 252 tubi in parallelo)
- Facilità di movimentazione grazie al peso contenuto
- Riempimento del circuito senza nessun rischio anche con temperature elevate in pieno sole grazie ad una pellicola posta sulla parte superiore dei collettori

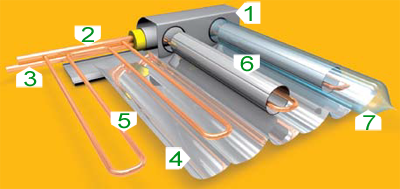

- Cassa di contenimento dei tubi collettori verniciata a polvere grigio perla scuro;
- Mandata fluido termovettore;
- Ritorno fluido termovettore;
- Specchio altamente riflettente CPC;
- I modelli VK 140-1 e VK 280-1 sono dotati di uno specchio CPC
(Compound Parabolic Concentrator):
esso dirige la luce del sole, proveniente
da tutte le direzioni, sul tubo
e massimizza il rendimento energetico;
- Condotti per fluido termovettore;
- Rivestimento dei tubi in alluminio;
- Tubo solare concentrico in vetro.
|
|
SPECIFICHE TECNICHE
Collettori solari sottovuoto VK …-1 |
Unità di misura |
VK 140-1 |
VK 280-1 |
VK 230-1 |
| Superficie esterna del collettore (lorda) |
m² |
1,45 |
2,86 |
2,37 |
| Superficie di apertura (d'entrata luce) |
m² |
1,28 |
2,57 |
1,33 |
| Superficie dell'assorbitore |
m² |
1,06 |
2,1 |
1,09 |
| Contenuto dell'assorbitore |
l |
0,97 |
2,12 |
2,5 |
| Peso |
kg |
24 |
43 |
51 |
| Assorbimento |
% |
93,5 |
93,5 |
93,5 |
| Emissione |
% |
6 |
6 |
6 |
| Rendimento n0(1) |
% |
64,4 |
64,4 |
74,5 |
| Coefficiente dispersione di calore a1(1) |
W/m²K |
0,749 |
0,749 |
2,007 |
| Coefficiente dispersione di calore a2(1) |
W/m²K² |
0,005 |
0,005 |
0,005 |
| Massima pressione d'esercizio |
bar |
10 |
10 |
10 |
| Portata nominale |
l/h |
46 |
92 |
54 |
| Pressione assoluta all'interno del tubo |
bar |
10(-8) |
10(-8) |
10(-8) |
| Numero di attacchi |
- |
2 |
2 |
2 |
| Dimensioni (A x L x P) |
mm |
2058x702x103 |
2058x1392x103 |
1641x1447x90 |
| |
|
|
|
|
| |
|
|
|
|
| (1) riferito alla superficie di apertura |
|
|
|
|
|
|
